一、 概述

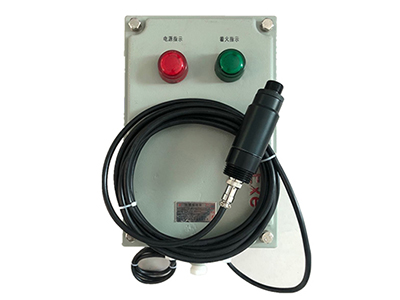

WCH-D分体式防爆紫外火焰检测器，用于对燃气、燃油等工业燃烧器的火焰监测。该检测器只对产生的紫外线敏感，对灯光和炉膛的高温辐射无反应，抗干扰性强，检测稳定可靠。采用分体式防爆设计，信号模块单独防爆封装，安装位置远离燃烧器高温区，延长使用寿命；同时，UV探头与信号控制模块分离，更换简捷方便。在点火失败或燃烧过程中熄火时，可进行声光报警、切断燃料阀等操作；同时，也可把火检信号传递至中央控制室，方便对设备实时监控，保证设备安全、生产安全。
二、 主要技术参数（请把以下参数对齐）
1、电源：AC220V
2、火焰检测：UV传感器
3、检测响应时间：≤0.2秒
4、灵敏度：1.2米一烛光照度
5、光谱响应范围：190/280mm
6、检测距离：0.8~2m
7、传感器与控制器连线：≤10米
8、适用温度范围为：-40~80°C
9、输出信号：一组有源常开/闭开关量信号和一组无源常开/闭开关量信号
10、检测对象：燃气、燃油燃烧器

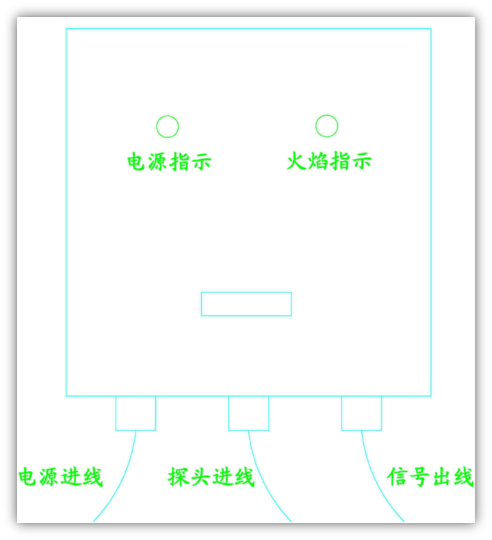

三、 外部进线示意图

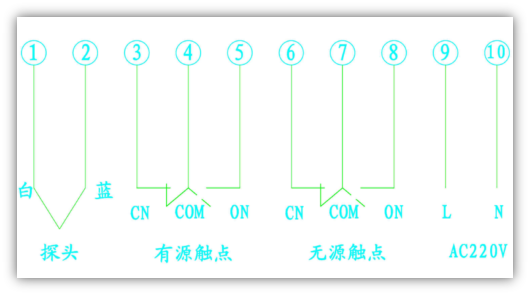

一、 内部端子接线示意图
二、 安装和注意事项
1) 安装
⊙ 信号控制模块由四个M8的不锈钢螺栓固定到专用的安装支架上；
⊙ 火检探头安装到燃烧器探火孔，采用螺纹方式连接；
⊙ 电源进线、探头进线、信号出线等，须穿防爆管进行防爆保护；
2) 注意事项
⊙ 该火焰检测器是一种非接触式火焰检测器，用户安装时务必将探头对准火焰，并保持一定距离。探头使用的极限高温度为80℃，若不可避免，需在高温区域使用时，探头前的检测通道必须通冷却风进行保护。
⊙ 探头的镜片损坏，切勿使用普通玻璃代替，否则影响火焰检测器的灵敏度。
