燃烧器火焰检测器浅谈常见的几种火焰检测器

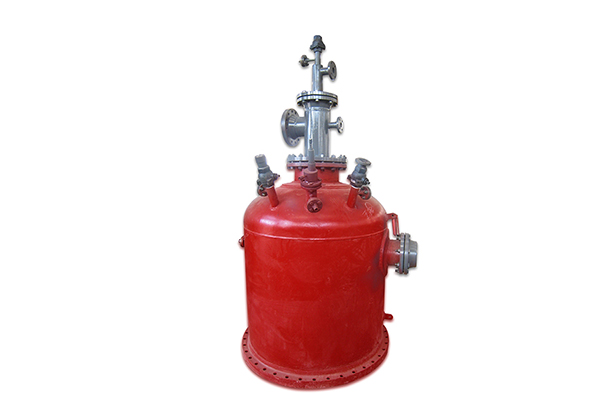

火焰检测器是一种检测燃烧室或燃烧器火焰强度的仪器设备，主要是由紫外线传感器和控制器组成，使用较为广泛，也是目前较行之有效的燃烧器火焰检测方法。燃烧器广泛的应用在大型企业当中，是企业质量和消防方面的一道安全防线。火焰检测器有很多品牌，根据不同的形式可以讲火焰检测器分为可见光火焰检测器、红外光火焰检测器跟紫外光火焰检测器。下面，燃烧器火焰检测的小编就大家简单介绍一下。

1、可见光火焰检测器

可见光火焰检测器采用光电二极管作为传感元件，其光谱响应范围在0.33~0.7?m之间。可见光火焰检测器由探头、机箱和冷却设备等部分组成。炉膛火焰中的可见光穿过探头端部的透镜，经由光导纤维到达探头小室，照到光电二极管上。

该光电二极管将可见光信号转换为电流信号，经由对数放大器转换为电压信号。对数放大器输出的电压信号再经过传输放大器转换成电流信号。然后通过屏蔽电缆传输至机箱。在机箱中，电流信号又被转换为电压信号。代表火焰的电压信号分别被送到频率检测线路、强度检测线路和故障检测线路。强度检测线路设有两个不同的限值，即上限值和下限值。当火焰强度超过上限值时，强度灯亮，表示着火;当强度低于下限值时，强度灯灭，表示灭火。

频率检测线路用来检测炉膛火焰闪烁频率，它根据火焰闪烁的频率是高于还是低于设定频率，可正确判断炉膛有无火焰。故障检测线路也有两个限值，在正常的情况下，其值保持在上、下限值之间。一旦机箱的信号输入回路出现故障，如光电管至机箱的电缆断线，则上述电压信号立刻偏离正常范围，从而发出故障报警信号。

2、红外光火焰检测器

红外光火焰检测器采用硫化铅或硫化镉光敏电阻作为传感元件，其光谱响应范围在0.7-3.2?m之间。红外光火焰检测器也是由探头、机箱和冷却设备组成。燃烧器火焰的一次燃烧区域所产生的红外辐射，经由光导纤维送到探头，通过探头中的光敏电阻转换成电信号，再由放大器放大。该火焰信号由屏蔽电缆送到机箱，通过频率响应开关和一个放大器后，再同一个参考电压(可调)进行比较。

若火焰信号大于参考信号，则将对应的触发器置“1”，触发器输出信号被送至火焰检测线路，使机箱内红色火焰指示灯发亮(表示着火)。反之，如果探头没有检测到火焰，则起动一个3.5s的定时器，当3.5s过后，即将上述触发器置“0”，触发器输出信号被送至火焰检测线路，使机箱内的红色火焰指示灯熄灭(表示灭火)。

3、紫外光火焰检测器

紫外光火焰检测器采用紫外光敏管作为传感元件，其光谱范围在O.006~0.4?m之间。紫外光敏管是一种固态脉冲器件，其发出的信号是自身脉冲频率与紫外辐射频率成正比例的随机脉冲。紫外光敏管有二个电极，一般加交流高电压。当辐射到电极上的紫外光线足够强时，电极间就产生“雪崩”脉冲电流，其频率与紫外光线强度有关，高达几千赫兹。灭火时则无脉冲。
